Máquina de marcado por láser de fibra en líneas de montaje
Máquina de grabado láser por visión artificial

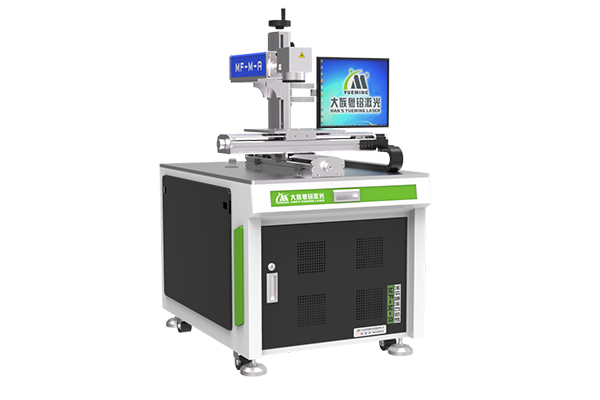

MF-M-A

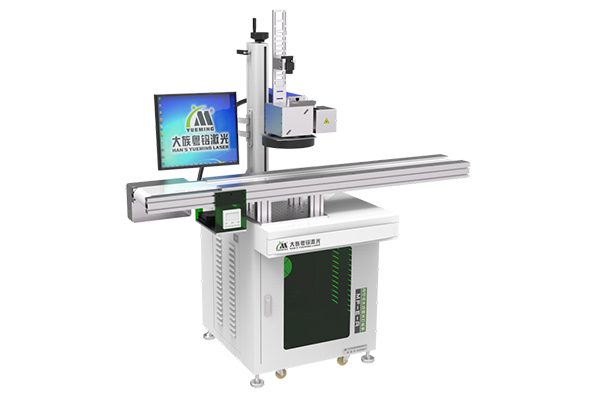

MF-E-A

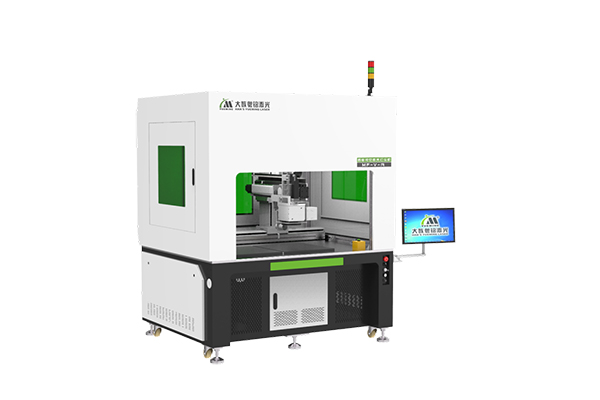

MF-V-A
Modelo
MF-M-A
MF-E-A
MF-V-A
Características
Diseño del módulo de movimiento X / Y de alta precisión, adecuado para piezas de trabajo grandes o procesamiento para posicionamiento de múltiples plantillas
Componentes modulares. Sistema de alimentación por motor paso a paso, fácil de cargar;
Módulo de movimiento de alta precisión X / Y, diseño del sistema de visión doble, área de procesamiento de doble estación, proceso de carga y descarga on line, mayor eficiencia.
Potencia del láser (W)
20/30/50/100 20/30/50/100 20/30/50/100
Área de trabajo (mm)
175x175
110x110
70x70
Altura de elevación (mm)
100-500 (800 opcional)
Ancho de línea mínimo (mm)
0.03
Caracteres mínimos (mm)
0.2
Formato del gráfico soportado
MP, PLT, AI, DXF, etc.
Tensión de alimentación
AC220V±10%,50HZ/60HZ
Medidas (mm)
770x1070x1600
1500x750x1450
1650x1350x1950
Rango visual de la CCD
120x120
120x120
600x600/120x120
Precisión visual (mm)
±0.1
Peso (Kg)
100
100
400
Ambiente de operación
Temperatura: 10 ~35 ℃, humedad: 5 ~8 5 %, ambiente limpio, sin polvo, ni condensación de agua
Potencia total (kw)
2
1
2
Muestras de procesamiento por láser:

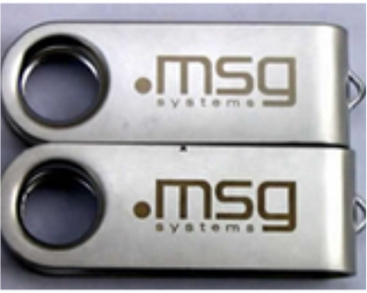

Gradado de acero inoxidable

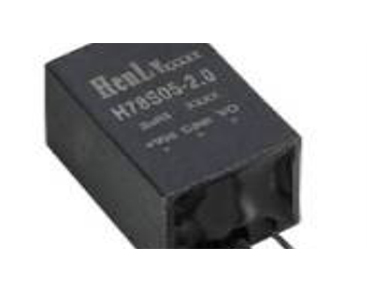

Grabado de cargador

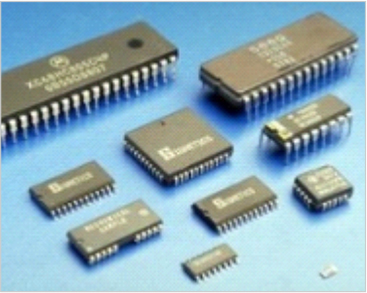

Grabado de componentes electrónicos

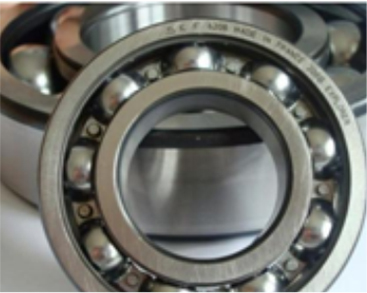

Grabado de rodamientos
Características
1. Fuente láser industrial y escáner con galvanómetro de alta velocidad de rendimiento estable;
2.Software de grabado láser de diseño propio, fácil de mantener y de operar;
3. La potente función visual de desarrollo propio puede realizar posicionamiento por coincidencia visual e identificación de contorno visual.
4. Sistema de visión coaxial externo de desarrollo propio: coincidencia automática del área de la cámara y del grabado para expandir el área de trabajo visual y mejorar en gran medida la precisión del grabado.
5. Diseño modular que permite combinar libremente distintas funciones en diferentes escenarios de aplicación, para satisfacer diversos requerimientos de producción.
6. El diseño del sistema de visión dual con posicionamiento del producto y posicionamiento auxiliar mejora la carga y la eficiencia del procesamiento.
7. Servomotor o motor paso a paso opcional a pedido.
